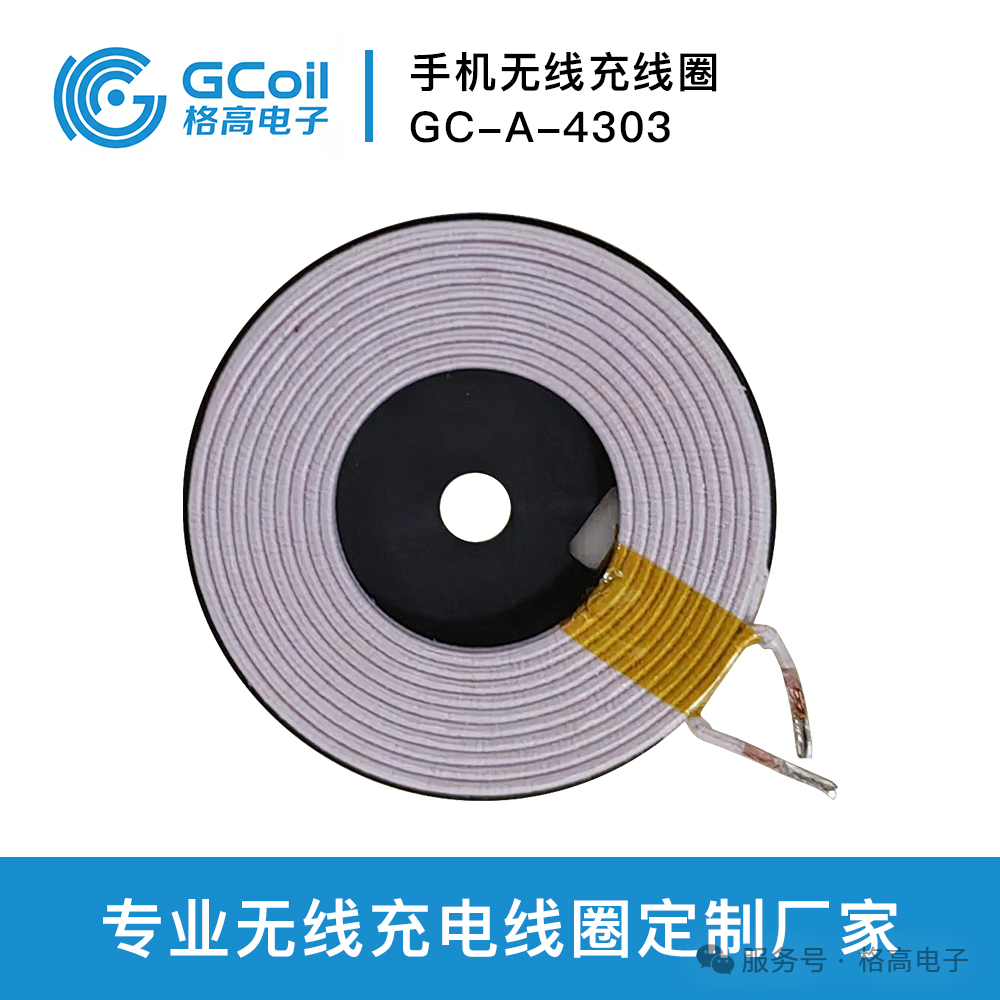

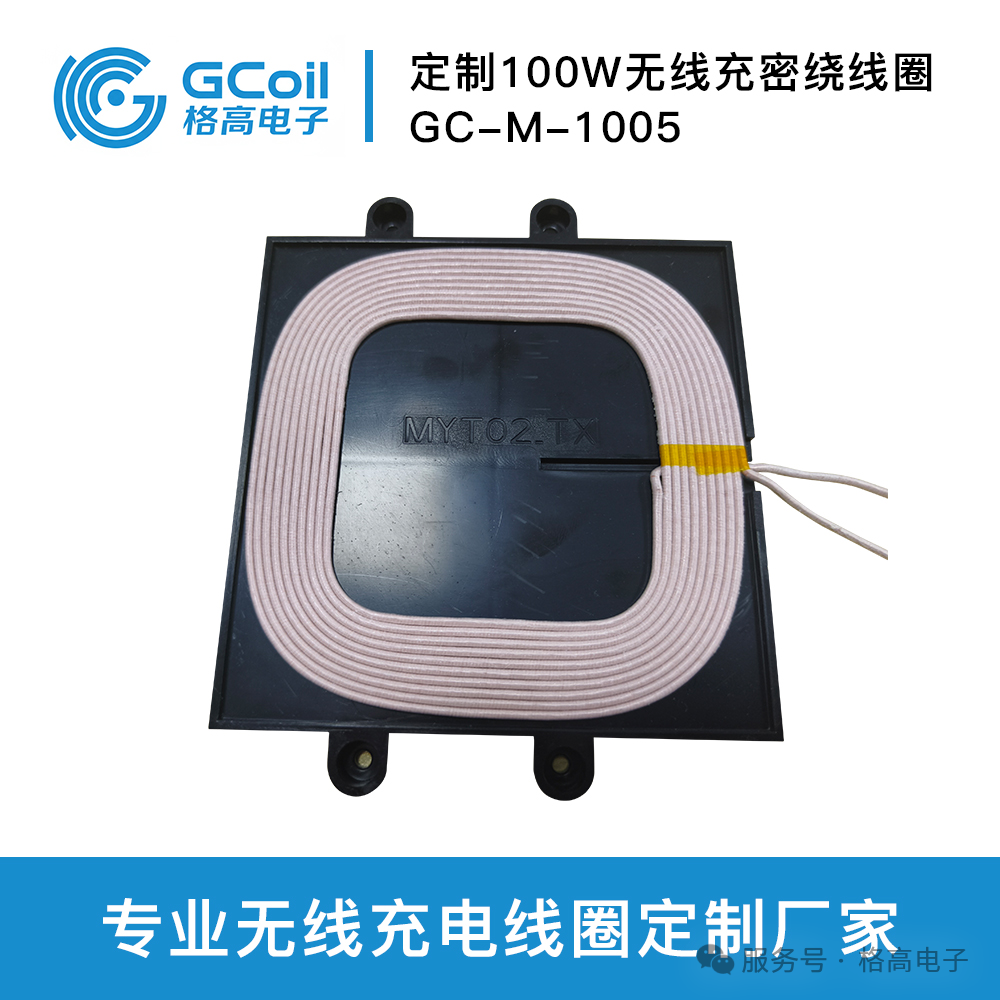

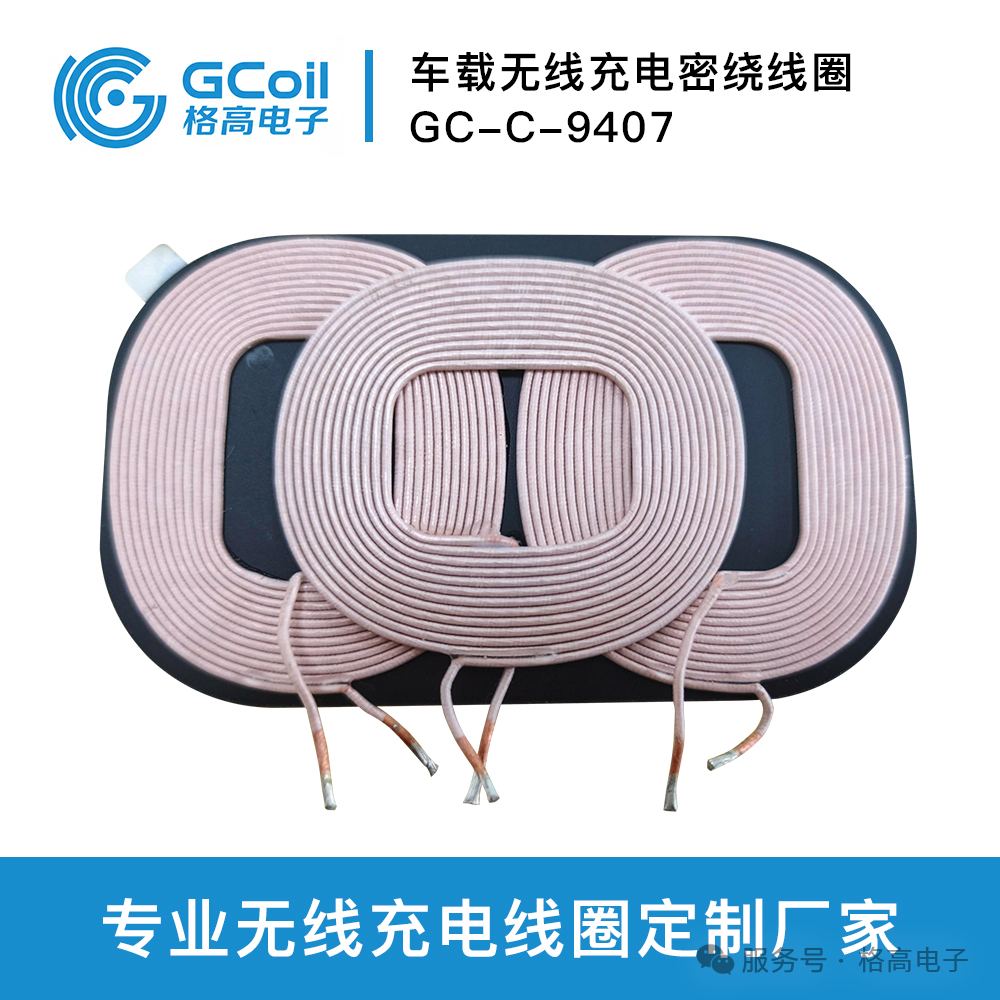

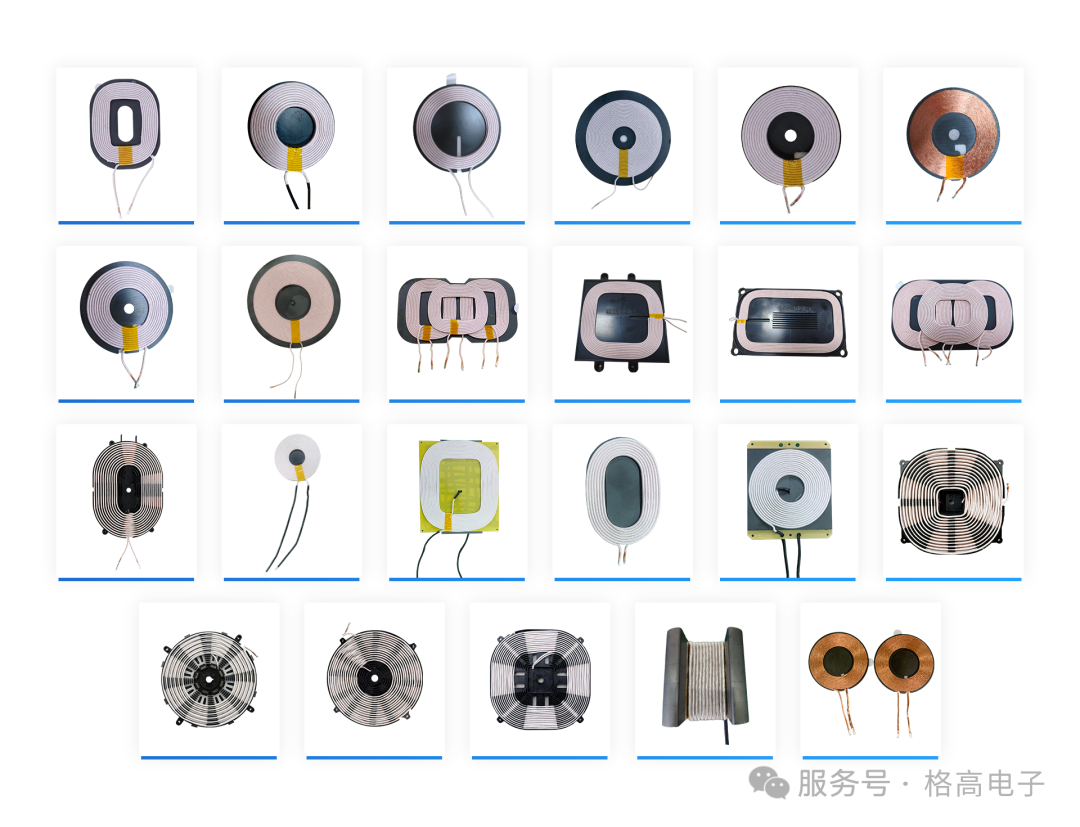

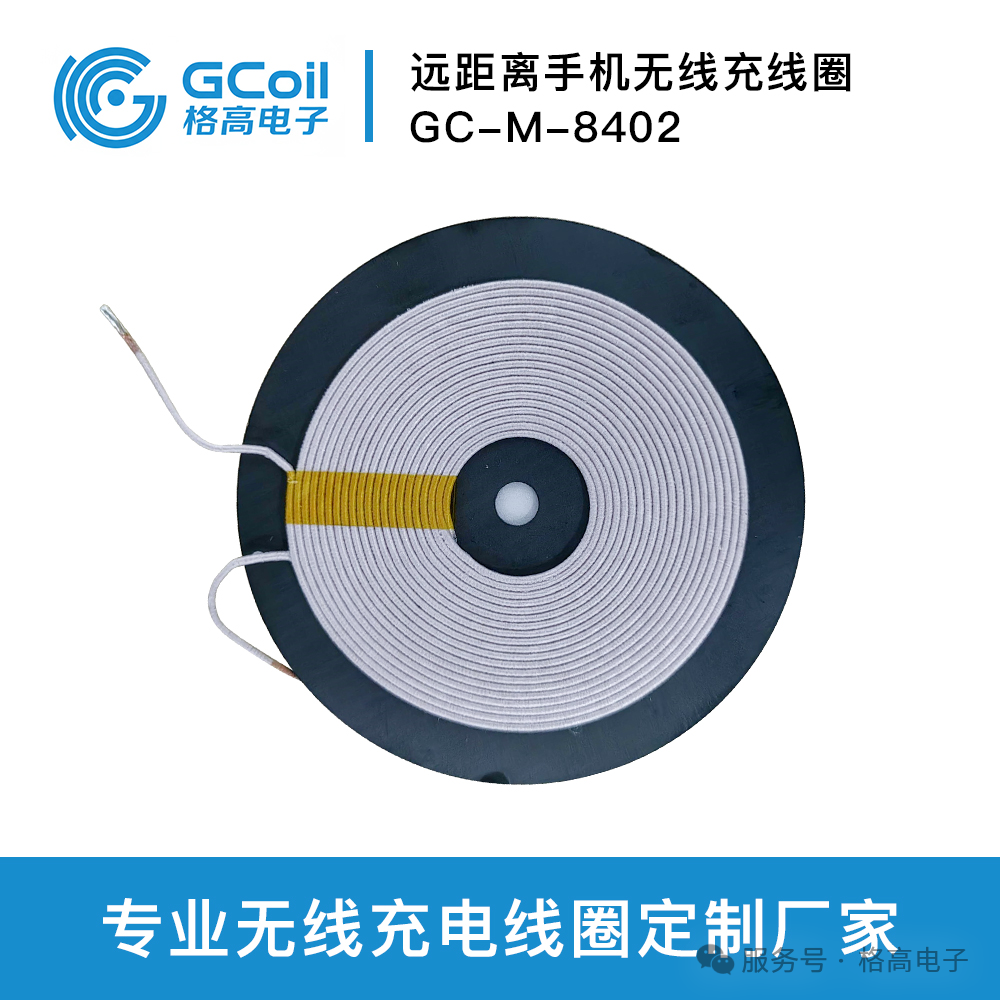

无线充电线圈匝数与功率的黄金法则:寻找效率与性能的平衡点发表时间:2025-12-04 15:21 无线充电线圈匝数与功率的黄金法则 寻找效率与性能的平衡点 匝数设计,是无线充电线圈效能优化的第一道关卡 ![]() 前言 在无线充电线圈的定制与设计过程中,线圈匝数 是一个最基础却又至关重要的参数。它直接决定了线圈的电感量、磁场强度 和传输功率,如同一款发动机的气缸数量直接影响其排量和马力。格高电子作为工业级无线充电线圈的专家,本文将深入剖析匝数与功率之间的内在联系,帮助您在项目选型中做出最佳决策。 PART1 ![]() 核心原理:匝数如何影响线圈性能? ![]() ![]() ![]() 要理解匝数与功率的关系,首先要明白两个核心概念: 电感量(L)与匝数(N)的平方关系 这是最关键的公式 L ∝ N²。这意味着,线圈匝数增加一倍,电感量会增加至原来的四倍。电感量是谐振系统的“调谐器”,必须与电容(C)精确匹配在特定的工作频率(f),公式为 f = 1 / (2π√LC)。 安培环路定律与磁场强度 线圈产生的磁场强度(H)与 “匝数 × 电流(N × I)成正比。在同等电流下,匝数越多,产生的磁场越强,理论上更有利于能量传输。 ![]() ![]() ![]() ![]() PART2 ![]() 匝数与功率的复杂博弈:并非越多越好 ![]() ![]() ![]() 直觉上,磁场越强功率越大,那是否意味着匝数越多越好?答案是否定的。在实际设计中,工程师需要在高匝数和低匝数之间寻找一个“黄金平衡点”。 增加匝数(高匝数)带来的影响: 1.优势: o 电感量增大:更容易与电容匹配实现谐振,尤其适合小尺寸线圈。 o 磁场更强:在相同电流下,能产生更强的交变磁场。 2.劣势: o 直流电阻(DCR)增大:线材更长,导致铜损增加,引起线圈发热,效率下降。 o 可用空间受限:匝数增多会占用更多空间,可能导致线圈变厚或线径被迫减小。 o 成本增加:耗材更多,成本相应提高。 减少匝数(低匝数)带来的影响: 1.优势: o 直流电阻(DCR)小:损耗低,发热小,效率高,尤其适合大功率传输。 o 更适合粗线径:有空间使用更粗的线材来承载更大电流。 o 成本更具优势。 2.劣势: o 电感量小:为达到所需谐振频率,需要匹配更大容量的电容,而大容量电容的成本和体积可能增加。 o 磁场强度相对较弱,对线圈的对齐精度要求可能更高。 PART3 如何为不同功率等级确定匝数? ![]() 格高电子基于丰富的项目经验,总结出以下规律: 小功率设备(5W-30W,如手机、穿戴设备): o 特点:空间紧凑,追求高集成度。 o 匝数策略:通常采用较多匝数(如10-20匝),使用较细的利兹线或漆包线。通过高匝数在有限空间内获得足够的电感量,实现高效谐振。 中大功率设备(30W-500W,如AGV、无人机、机器人): o 特点:功率高,将效率和温升作为首要考量。 o 匝数策略:通常采用适中或较少匝数(如5-15匝),但会使用更粗的线径(如1.0mm以上)。核心目标是降低DCR,减少导通损耗,保证大电流下的稳定性和线圈寿命。 超大功率设备(1kW以上,如电动叉车、重型AGV): o 特点:电流极大,散热是最大挑战。 o 匝数策略:匝数较少(可能仅3-10匝),必须使用截面积巨大的导线(如扁平线、铜管甚至多层结构)。设计重点在于最大化横截面积,降低电阻,并辅以高效的散热方案。 PART4 ![]() 超越匝数:格高电子的系统化设计理念 ![]() ![]() ![]() 在格高电子,我们深知匝数设计并非孤立环节,必须进行系统化权衡: 1. 与线径的协同设计:匝数和线径需同步考量,确保在目标电感量下,DCR最小,电流承载能力满足要求。 2. 与磁芯的匹配优化:磁芯的导磁能力可以“放大”磁场效应。加入高磁导率磁芯后,有时可以减少匝数,从而达到降低DCR的目的。 3. 工作频率的制约:高频应用(如6.78MHz)下,趋肤效应显著,可能需要更少匝数但采用多股利兹线。 格高电子的价值所在:我们拥有先进的电磁仿真软件和丰富的实测数据库。在为您定制线圈时,我们的工程师不会简单地“计算匝数”,而是会综合您的功率等级、传输距离、效率要求、安装空间和成本预算,通过仿真和实测,找到那个独一无二的“最优匝数点”,确保线圈在您特定的应用中发挥出最佳性能。 ![]() 线圈匝数与功率的关系,本质上是电磁效率与热管理的平衡艺术。正确的匝数选择是无线充电系统高效、稳定、安全运行的基石。如果您正在为您的设备寻找无线充电解决方案,并对功率和效率有严格要求,欢迎联系格高电子技术团队。让我们用专业的仿真与设计,为您定制最优的线圈参数,赋能您的产品卓越性能。 |
