无线充电线圈大小直接影响充电效能！选对尺寸提升30%效率

传输效率的直接影响线圈尺寸直接影响磁场耦合效率。当发射线圈和接收线圈尺寸匹配时，磁通量能够实现最大化耦合。

经验表明，两个线圈直径相差不应超过20%，否则会导致明显的效率损失。例如，使用直径50mm的发射线圈为70mm接收线圈充电，效率可能降低15-25%。

传输距离的制约关系较大直径的线圈能够提供更长的有效传输距离。这是因为大线圈产生的磁场分布更均匀，磁力线衰减较慢。一般来说，最佳传输距离约为线圈直径的1/3-1/2。例如，直径100mm的线圈通常支持30-50mm的有效传输距离。

对齐自由度的优势大尺寸线圈在对齐容错性方面表现更佳。当设备放置存在偏移时，大线圈能够维持较好的耦合效果，这就是为什么工业AGV、机器人等应用通常采用大尺寸线圈的原因。

大线圈的优势与局限

· 优势：传输距离远、对齐容错性好、散热性能佳

· 局限：占用空间大、成本较高、可能产生较大电磁干扰

小线圈的特点与适用场景

· 特点：空间利用率高、成本较低、磁场更集中

· 局限：传输距离短、对齐要求精确、功率承载有限

基于丰富的项目经验，我们总结出不同应用场景的线圈尺寸选择建议：

消费电子领域

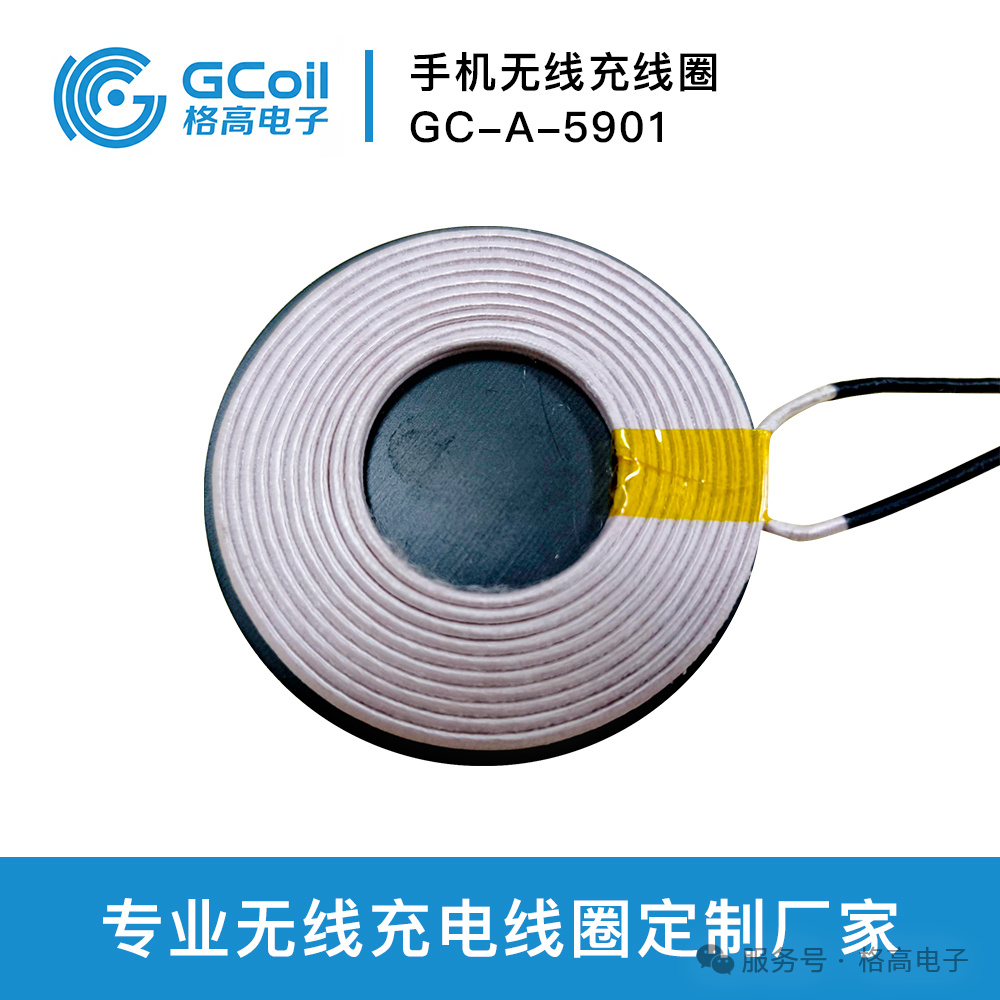

· 智能手机：通常采用直径30-40mm线圈

· 可穿戴设备：多使用20-30mm小型线圈

· 选择考量：轻薄化、空间限制是首要因素

工业设备领域

· AGV/AMR：推荐80-250mm线圈，兼顾功率和容错性

· 工业无人机：常用60-100mm线圈，平衡重量和效率

· 特种设备：可根据空间定制特殊尺寸

选型黄金法则

1. 首先确定设备内部可用空间尺寸

2. 明确功率需求和传输距离要求

3. 评估安装精度和对齐容错需求

4. 综合考虑热管理因素

在格高电子，我们强调线圈设计的系统化思路：电磁仿真先行通过先进的仿真软件，我们能够在设计阶段预测不同尺寸线圈的性能表现，避免传统的试错成本。磁芯优化设计合适的磁芯设计可以"放大"线圈效能。我们通过磁芯材料的优化选择，实现在较小尺寸下达到更大线圈的性能表现。散热综合考量大功率应用必须考虑热管理。我们在线圈设计阶段就综合考虑散热路径，确保系统可靠性。

线圈尺寸是无线充电系统设计中的关键参数，但绝非唯一考量因素。正确的做法是基于具体应用需求，在尺寸、效率、成本和可靠性之间找到最佳平衡点。格高电子凭借在工业级无线充电领域的技术积累，能够为客户提供专业的线圈选型指导和定制化设计服务。如果您正在为无线充电项目寻找最佳线圈解决方案，欢迎联系我们的技术团队。
